Цементировочный Агрегат ЦА-320
- Насосный агрегат
- Поршневой/Плунжерный насос высокого давления
- Давление макс., мПа
- 32
- Макс. подача, куб. дм/с
- 26
- Диаметр сменных втулок, мм
- 115
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 МПа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина - 21 м
- Колена шарнирные
- 5 шт.
- Рукав напорно-всасывающий
- 1 шт., Ду 100 мм, длина - 6 м
Средства безопасности
- Огнетушитель
- 1 шт. – ОП-6(з)
- Инструментальный ящик
- 1 шт.
- Установка спального места
- +85 000 руб.
- Установка ДЗК за кабиной
- +35 000 руб.
- Установка водоподающего блока
- +380 000 руб.
- Установка пульта регистратора выходных параметров на СИН-32
- +100 000 руб.
Цементировочный Агрегат с СИН-35 Камаз-43118
- Насосный агрегат
- Трехплунжерный насос высокого давления с редуктором СИН-32 привод от КОМ МП 24-4208010 установленным на РК
- Ход плунжера, мм
- 130
- Диаметр плунжеров, мм
- 100
- Давление максимальное, МПа (при подаче, л/с) - при диаметре плунжеров 100 мм
- 50 (2,3)
- - при диаметре плунжеров 100 мм 10,4 МПа
- 11,5 (41,4)
- Плотность перекачиваемых растворов, кг/м3
- 1000-2100
- Пульт регистратор параметров
- СИН516.09.000
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 МПа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина – 12 м Количество труб - 4 шт.БРС – 2 ”Патрубок с резьбами 2'' по 0,2 м – 3 шт. Тройник с резьбами 2'' – 1 шт.
- Колена шарнирные
- 3 шт.
- Рукав напорно-всасывающий
- 1 шт., Ду 75 мм, длина - 4 м
- Пульт регистратор параметров работы насоса
- СИН 516.09.000
- Прочее (ЗИП)
- Насос СИН-32 (согласно упаковочному листу завода) Расширенный ЗИП (согласно требованиям заказчика)*
- Насосный агрегат
- Поршневой насос высокого давления
- Давление макс., мПа
- 32
- Макс. подача, куб. дм/с
- 26
- Диаметр сменных втулок, мм
- 115
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 МПа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина - 18 м Количество труб - 5 шт. с БРС 2''
- Колена шарнирные
- 4 шт.
- Рукав напорно-всасывающий Рукав вспомогательный
- 1 шт., Ду 100 мм, длина - 4 м 1 шт., Ду 50 мм, длина - 10 м
- Гвоздь предохранительный
- 6 шт.
- ЗИП насоса НЦ-320
- 1 шт.
Средства безопасности
- Огнетушитель
- 1 шт. – ОП-6(з)
- Инструментальный ящик
- 1 шт.
- Насосный агрегат
- Поршневой насос высокого давления , типа 9Т
- Мощность полезная, кВт
- 100
- Ход поршня, мм
- 250
- Давление макс., мПа
- 32
- Макс. подача, куб. дм/с
- 26
- Диаметр сменных втулок, мм
- 115
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 Мпа, Кран шаровый - Ду25, рабочее давление 40 Мпа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина - 18 м Количество труб - 5 шт. БРС – 2,5”
- Колена шарнирные
- 5 шт.
- Рукав напорно-всасывающий
- 1 шт., Ду 100 мм, длина - 4 м
- Прочее (ЗИП)
- ✔
- Насосный агрегат
- Поршневой насос высокого давления , типа 9Т
- Мощность полезная, кВт
- 100
- Ход поршня, мм
- 250
- Давление макс., мПа
- 32
- Макс. подача, куб. дм/с
- 26
- Диаметр сменных втулок, мм
- 115
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 Мпа, Кран шаровый - Ду25, рабочее давление 40 Мпа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина - 18 м Количество труб - 5 шт. БРС – 2,5”
- Колена шарнирные
- 5 шт.
- Рукав напорно-всасывающий
- 1 шт., Ду 100 мм, длина - 4 м
- Прочее (ЗИП)
- ✔
Шасси Урал-4320-4976-82Е5 бескапотное
- Колесная формула
- 6х6, односкатная ошиновка
- Кабина
- со спальным местом
- Двигатель
- дв. ЯМЗ-53613-10 (Е-5)
- КПП
- ZF-9S1310T0
- Топливные баки
- 300+210
- ДОМ
- усиленный
- ДЗК
- за кабиной
- Насос высокого давления
- СИН-32
- Тип
- плунжерный
- Кол-во плунжеров, шт.
- 3
- Ход плунжеров, мм
- 130
- Тип и диаметр плунжеров, мм
- азотированные плунжера для цементирования D=125
- Привод
- от двигателя через усиленную коробку отбора мощности и далее через планетарно-цилиндрический редуктор
- Редуктор
- планетарно-цилиндрический односкоростной СИН32.00.200.000
- Эксплуатационные характеристики насоса
- 1) при D=125 мм => Pmax=32МПа (5.60 л/с) , Qmax=25.76 л/с (6.26 МПа) 2) при D=100 мм => Pmax=50МПа (3.61 л/с), Qmax=16.63 л/с (9.71 МПа)
- Предохранительный клапан
- со срезным штифтом
- Гаситель колебаний, возникающих в напорной линии при работе плунжеров
- демпфер СИН45.10.00.000
- Вместимость бачка для цементного раствора, м3
- 0,25
- Мерный бак
- двухсекционный V=6 куб.м.
- Манифольд
- ✔
- Диаметр подающей линии насоса, мм
- 100
- Диаметр напорной линии насоса, мм
- 50
- Трубы манифольда, 18 м
- 4 м - 3 шт., 2 м - 2 шт., 1 м - 2 шт.
- Колена шарнирные
- 4 шт.
- Рукав приемный с БРС (Ду-100 длина 6 м.)
- 2 шт.
- Рукав нагнетательный c БРС (Ду-60 длина 10 м.)
- 1 шт.
- Манометр
- ✔
- Подогрев картера насоса
- ✔
- Насосный агрегат
- Поршневой/Плунжерный насос высокого давления
- Давление макс., мПа
- 32
- Макс. подача, куб. дм/с
- 26
- Диаметр сменных втулок, мм
- 115
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 МПа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина - 21 м
- Колена шарнирные
- 5 шт.
- Рукав напорно-всасывающий
- 1 шт., Ду 100 мм, длина - 6 м
Средства безопасности
- Огнетушитель
- 1 шт. – ОП-6(з)
- Инструментальный ящик
- 1 шт.
- Установка спального места
- +85 000 руб.
- Установка ДЗК за кабиной
- +35 000 руб.
- Установка водоподающего блока
- +380 000 руб.
- Установка пульта регистратора выходных параметров на СИН-32
- +100 000 руб.
- Насосный агрегат
- Поршневой/Плунжерный насос высокого давления
- Давление макс., мПа
- 32
- Макс. подача, куб. дм/с
- 26
- Диаметр сменных втулок, мм
- 115
- Бак мерный
- 6 м3, двухсекционный с донными клапанами
- Цементный бачок
- 0,25 м3
- Трубопровод приемной линии
- Ду 100 мм
- Трубопровод напорной линии
- Ду 50 мм
- Запорная арматура трубопроводов напорной линии
- Кран шаровый - Ду50, рабочее давление 40 МПа
- Вспомогательный трубопровод
- Ду 50 мм, общая длина - 21 м
- Колена шарнирные
- 5 шт.
- Рукав напорно-всасывающий
- 1 шт., Ду 100 мм, длина - 6 м
Средства безопасности
- Огнетушитель
- 1 шт. – ОП-6(з)
- Инструментальный ящик
- 1 шт.
- Установка спального места
- +85 000 руб.
- Установка ДЗК за кабиной
- +35 000 руб.
- Установка водоподающего блока
- +380 000 руб.
- Установка пульта регистратора выходных параметров на СИН-32
- +100 000 руб.
Оформить заявку
2
50
24
ПРОИЗВОДСТВА
ЧЕЛОВЕК
МЕС. ГАРАНТИЯ

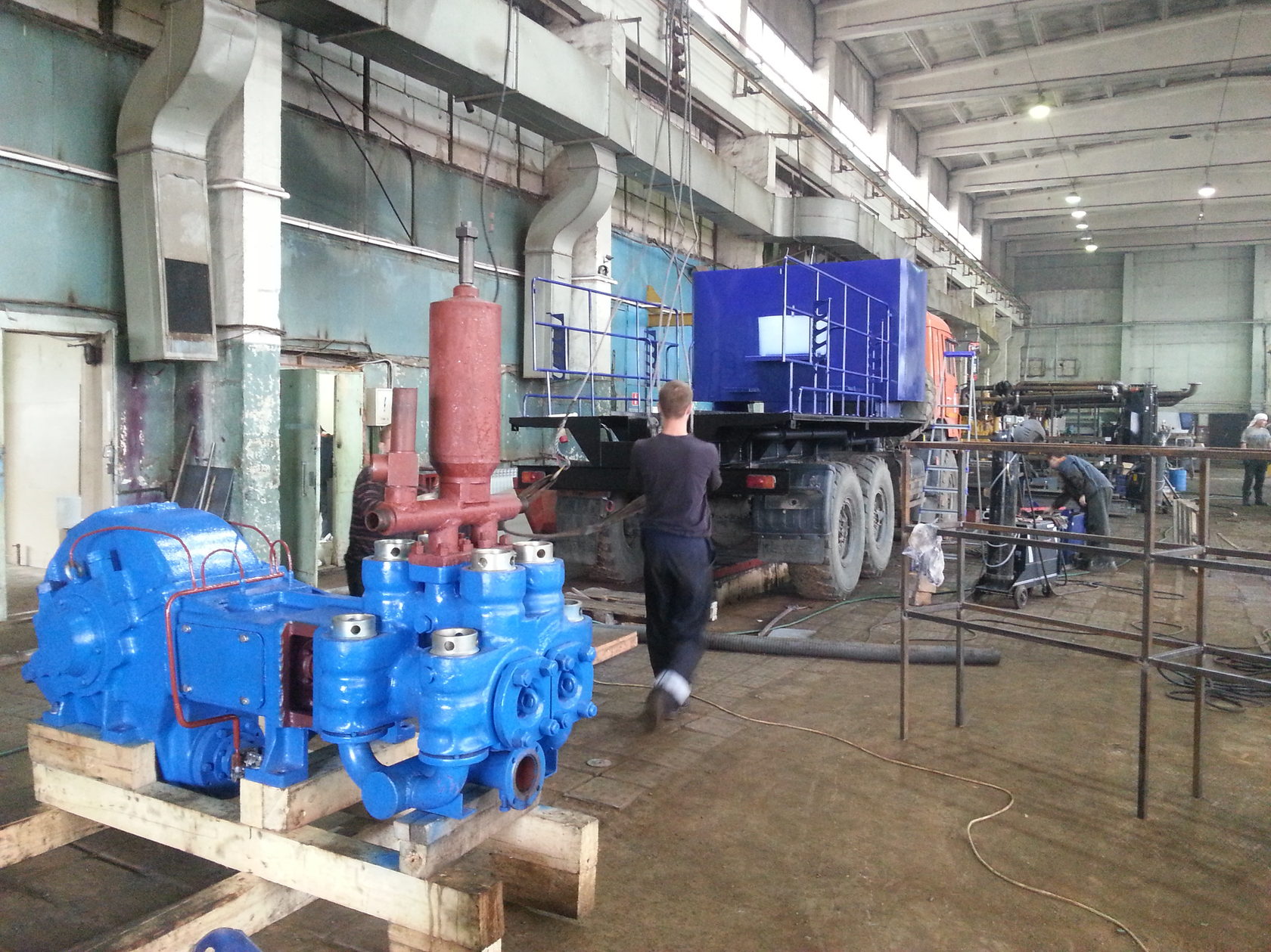

Наше производство
Производим цементировочные агрегаты ЦА-320 на шасси Урал, Камаз на санях и прицепах, стационарные с поршневыми или плунжерными насосами.
Командой специалистов ООО ПК "ТЭД-ГРУПП" с учетом опыта разработано более 20 варианты комплектаций
агрегатов ЦА-320. Продаем как ранее разработанные модификации так и дорабатываем для решения ваших задач.
Уменьшились сроки изготовления на Навесное оборудование ЦА-320 без шасси Камаз, Урал.
По желанию клиента мы выполним доработки и оснастим дополнительным оборудованием.
Командой специалистов ООО ПК "ТЭД-ГРУПП" с учетом опыта разработано более 20 варианты комплектаций
агрегатов ЦА-320. Продаем как ранее разработанные модификации так и дорабатываем для решения ваших задач.
Уменьшились сроки изготовления на Навесное оборудование ЦА-320 без шасси Камаз, Урал.
По желанию клиента мы выполним доработки и оснастим дополнительным оборудованием.
